Как да разберем кодовете на модела на помпата? Ръководство за DG, D, CQ и други серии центробежни помпи

Когато избират промишлени помпи, инженерите и екипите за закупуване често срещат кодове на модели като DG, D, CQ, CD и други комбинации от букви.

За много купувачи тези букви може да изглеждат като прости имена на продукти. Въпреки това кодовете на модела на помпата обикновено съдържат полезна информация за серията продукти, структурния дизайн или категорията на приложение.

Все пак трябва да се отбележи един важен момент: няма универсален стандарт за именуване на буквите на модела на помпата. Различните производители могат да определят собствената си продуктова серия по различен начин. Следователно точното значение на кода на помпата трябва винаги да се потвърждава от техническите документи на производителя.

Тази статия взема за пример хоризонталната многостъпална центробежна помпа от серията DG, за да обясни как обикновено се разбират кодовете на модела на помпата и как могат да се разграничат различните серии помпи.

Какво означават буквите в моделите на помпите?

Моделите промишлени помпи обикновено са съставени от букви, цифри и символи. Буквите обикновено показват серията на помпата или структурната категория, докато числата често предоставят информация, свързана с параметрите на дизайна.

Например:

Серия DG Хоризонтална многостъпална центробежна помпа

В този модел:

• DG представлява серията помпи
• Следните числа, в зависимост от правилата за именуване на производителя, могат да представляват параметри на дизайна като дебит, напор или брой етапи

Въпреки това, точното значение варира между производителите. Купувачите не трябва да съдят за една помпа само по буквите в името на модела. Пълните продуктови спецификации и технически документи все още са основата за избор на помпа.

Какво означава „DG“ в помпата от серия DG?

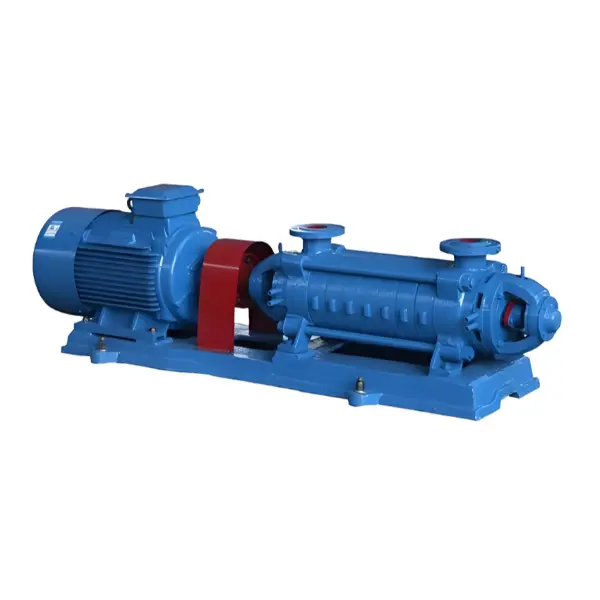

Хоризонталната многостъпална центробежна помпа от серията DG е вид промишлена центробежна помпа с хоризонтална, едносмукателна, многостъпална структура.

Помпата от серията DG обикновено включва следните структурни характеристики:

• Хоризонтален монтажен дизайн
• Структура с едно засмукване
• Многостепенно разположение на работното колело
• Секционен дизайн на тялото на помпата
• Компоненти на ротора, включително работни колела и балансиращ диск

Помпата от серията DG е предназначена за пренос на течности, които не съдържат твърди частици и нямат корозивни свойства.

Съгласно спецификациите на продукта приложимият температурен диапазон на течността е:

-20°C до 105°C

Входното налягане трябва да бъде:

По-малко от 0,6 MPa

Как да разбираме числата в моделите на помпите?

Освен буквите, цифрите в моделите помпи също предоставят важна информация.

Например, някои модели многостъпални центробежни помпи могат да използват формати като:

DG46-50×6

В този тип формат за именуване:

• DG — серия помпи
• 46 — обикновено се отнася до индикация на потока
• 50 — обикновено се отнася до едностепенна индикация на главата
• 6 — брой степени на помпата

Различните производители обаче могат да използват различни методи за именуване.

Когато избирате помпа, номерът на модела трябва да се провери заедно с:

• Изисквания към потока
• Изисквания към главата
• Характеристики на течността
• Работна температура
• Условия за монтаж

Защо има различни серии помпи?

Индустриалните приложения имат различни работни изисквания. Производителите обикновено разработват различни серии помпи въз основа на структурата на помпата, хидравличния дизайн, методите на уплътняване и условията на приложение.

Структура на помпата

Различните серии могат да имат различни структури, като например:

• Хоризонтален или вертикален дизайн
• Едностъпална или многостъпална конструкция
• Различни устройства за засмукване

Всеки дизайн е разработен за специфични изисквания на приложението.

Хидравличен дизайн

Вътрешният хидравличен дизайн на помпата влияе върху начина, по който се пренася енергията на течността.

Многостепенната центробежна помпа използва множество работни колела, разположени върху ротора, докато едностепенната помпа използва едно работно колело. Структурната разлика влияе върху това как помпата е избрана за конкретна система.

Дизайн на уплътнението на вала

Сериите помпи може също да се различават по уплътнителните устройства.

• Механично уплътнение
• Уплътнение на опаковката

Подходящата уплътнителна структура зависи от конструкцията на помпата и работните изисквания.

Каква е разликата между помпите от серията DG и D?

В много традиционни класификации на помпите помпите от сериите D и DG се свързват с хоризонтални многостъпални центробежни помпени структури.

Точната разлика между D и DG обаче зависи от продуктовата класификация на производителя.

Не е точно просто да се приеме, че DG винаги е по-добър от D или че D и DG са напълно различни типове помпи.

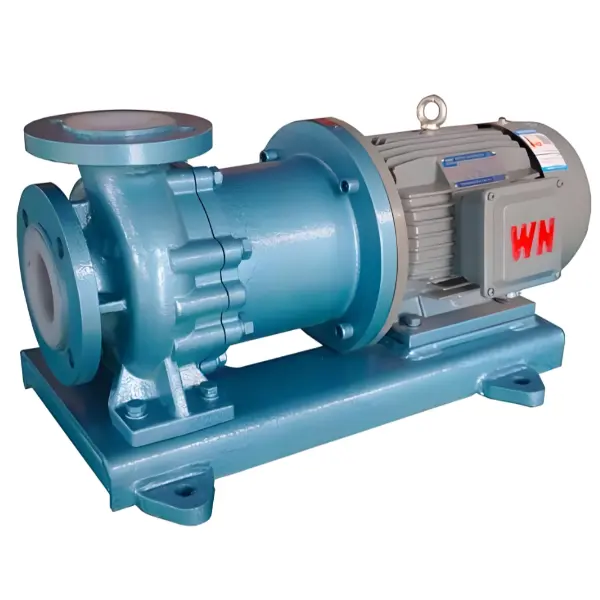

Какво означава CQ в моделите помпи?

За разлика от помпите от серията DG, CQ не е универсално съкращение, използвано от всички производители на помпи.

Различни компании могат да използват CQ като продуктов сериен код за различни конструкции на помпи.

Когато проверяват помпа от серия CQ, купувачите трябва да потвърдят чрез:

• Каталог на производителя
• Спецификации на продукта
• Технически чертежи
• Описания на продуктите

Правилното тълкуване зависи от собствената система за класификация на производителя.

Как бързо да идентифицирате подходящата серия помпи?

Потвърдете средата за изпомпване

Първа проверка:

• Каква течност ще бъде прехвърлена?
• Съдържа ли твърди частици?
• Корозивен ли е?

Например помпата от серията DG е проектирана за течности без твърди частици или корозивни свойства.

Проверете условията на работа

Важните условия включват:

• Температура на течността
• Входящо налягане
• Системни изисквания

Разберете структурата на помпата

Преди да изберете помпа, потвърдете:

• Едноетапно или многоетапно проектиране
• Хоризонтална или вертикална структура
• Тип засмукване

Прегледайте пълната техническа информация

Името на модела на помпата е само първата стъпка. Професионалният избор трябва също така да вземе предвид продуктовите спецификации, техническите чертежи, оперативните изисквания и препоръките на производителя.

Защо купувачите трябва да разбират кодовете на моделите на помпата?

По-добра комуникация с доставчиците

Познаването на основното значение на серията помпи помага на купувачите да опишат своите изисквания по-ясно.

Избягвайте неправилен избор

Разбирането на класификациите на помпите намалява риска от избор на помпа само въз основа на външен вид или цена.

По-лесно сравнение на продукти

Купувачите могат да сравняват различни семейства помпи по-ефективно, като разберат структурните им разлики.

Кодовете на модела на помпата като DG, D и CQ се използват за идентифициране на различни серии на помпи или категории дизайн.

Хоризонталната многостъпална центробежна помпа от серията DG представлява конструкция на помпа, включваща хоризонтална, едносмукателна, многостъпална структура за пренос на подходящи чисти течности при определени работни условия.

Въпреки това буквите на помпата сами по себе си не могат да определят дали даден продукт е подходящ за конкретно приложение.

Правилният метод за избор е да се оценят пълните работни условия, включително изпомпваната среда, температурата, изискванията за налягане, условията на монтаж и техническите спецификации, предоставени от производителя.
