Описание на продукта

Във непрекъснато развиващия се пейзаж на производствената технология, престоя напред изисква най-модерно оборудване. Новото оборудване на производствената линия на Red Lead е проектирано да отговаря на най -високите стандарти за производителност, надеждност и ефективност. Тази усъвършенствана система е съобразена с производството на Red Lead, критичен компонент в множество индустриални приложения. По-долу ние предоставяме подробен преглед на ключовите характеристики и спецификации на това авангардно оборудване.

Червената производствена линия на олово използва нов процес, включващ непрекъснато топене и пулверизиране в пещ на Бартон, гранулиране и дълбоко окисляване и бързо охлаждане в движещо се легло. Използвайки движещо се калциниране на леглата и бързо охлаждане, твърдите частици се движат непрекъснато надолу в гъсто състояние, избягвайки сблъсъци и интензивно триене, което води до много ниска скорост на счупване. Реакторът на подвижния слой има висока топлинна инерция и колебания на минималната температура, като напълно отговаря на изискванията за температура на реакцията. Времето за материално пребиваване в подвижното легло е дълго и равномерно, осигурявайки дълго време за реакция. Противоположният топлообмен между материала и горещия дим газ контролира температурата на отработените газове, ефективно използва топлинната енергия и поддържа проста система. В рамките на леглото материалът постепенно преминава от ниска температура и след това обратно към ниска температура, елиминирайки генерирането на оловни пари. В сравнение с метода на електрическата пещ, този процес консумира само 30% от енергията и струва само 20% от първоначалния процес.

Трансформация на водещата държава:

(1) Първо топене на електролитично олово на № 1, работниците поставят № 1 Електролитично олово на машината за хранене на олово и го поставят в оловната топеща пещ за топене (този процес е периодично производство, цикълът на хранене е 10-12 минути и всеки път се похранва 52 кг материал). Оловното топене на пещ се нагрява до около 480 ℃ (процесът на топене на олово се отоплява). Електролитичното олово се разтопява в течност и се влива в праховата пещ през запечатана тръба. Процесът на топене на олово е напълно запечатан, не се генерира оловен дим, всички материали се прехвърлят и не се генерира оловна шлака.

(2) Течен оловен прах и колекционер на прах оловен прах е активният материал за производството на оловни батерии. Това е прахообразен материал с метално олово със слой PBO на повърхността. Той се образува от чиста олово чрез специфичен процес на термично окисляване. Течният олово от оловната топеща пещ навлиза в пещта, където се разбърква и върти при висока скорост чрез центробежна сила, поддържайки температура приблизително 450-480 ° С. При отрицателно налягане в пещта се изтегля външен въздух. Въртенето на работното колело гарантира, че оловото и въздухът влизат в контакт помежду си, произвеждайки фин оловен прах с желаната степен на окисляване. Оловото на повърхността на оловната течност се окислява в оловен оксид, прахообразно вещество с ниска специфична гравитация, която лесно плава (и съдържа малко количество олово). Първоначално окисленият оловен прах след това се транспортира през смесителен шнек през вторичен циклон сепаратор и канал за филтър на торбичката, където се пелетизира и след това се изпраща в пещта на окисляването. Тази производствена линия разполага с индуциран вентилатор на черновата в филтърната единица на циклона и чантата. Машината на оловен прах, колекционерът на прах и окислителната пещ работят при отрицателно налягане. Този процес генерира оловен дим, който се улавя от сепаратора на циклона и филтъра за торби и се транспортира до силоз за съхранение заедно с първоначално окисления оловен прах.

Ключови параметри на процеса за производство на червени олово:

1) Температурата на разтварянето на олово се определя на 530 ° C по време на нормалното производство.

2) Температурата на пулверизиращата пещ се контролира между 430-540 ° C, токът се контролира между 19-30A, а индуцираният ток на черновата се контролира между 9-14А. Температурата и амортисьорът трябва да се регулират съответно въз основа на действителните условия. PB% на пулверизиращата пещ, пречистена прах, трябва да бъде контролирана под 10%.

3) Гранулиращият барабан трябва да работи поне 20 минути, а размерът на частиците трябва да се контролира между 12-18 меша. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, провинция Jiangsu, индустриален парк Jingjiang

4) По време на нормалното производство на окислителната пещ на затворено легло температурата на горивната камера се контролира между 600-950 ° C за пещи с природен газ и 400-750 ° C за електрически пещи. Температурите на горната, средната, долната и долната по-ниска част на подвижното легло се контролират, както следва:

Горна секция Температура на входа на димните газове: 360-530 ° C, Горна секция Окисляване Температура: 420-530 ° C; Температура на входа на димните газове в средна секция: 360-530 ° C, Температура на окисляване на средната секция: 400-500 ° C; Температура на входа на димните газове: 400-530 ° C, Температура на окисляване на долната част: 400-500 ° C; Температура на входа на димните газове с по-ниска по-ниска част: 340-510 ° C, Окисляване на секцията с по-ниска по-ниска част: 340-510 ° C. Температурите на всяка секция се основават предимно на температурата на окисляване. Дебитът на готовия изпускане на продукта се контролира на 3,4 кг/м.

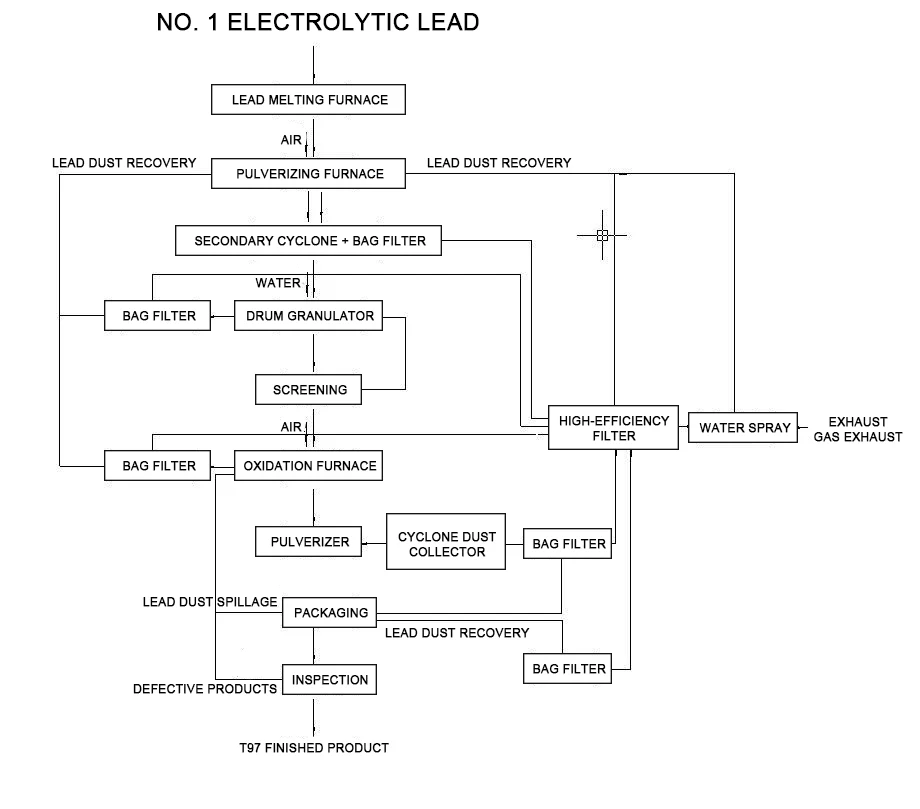

Производственият процес е описан по следния начин: Електролитичното олово № 1 се поставя ръчно на конвейерна лента и се стопи в оловна топеща пещ (този процес е прекъсващ, с цикъл на подаване от 10-12 минути и 52 кг олово на заряд). Топящата се пещ се нагрява до приблизително 480 ° C (по време на процеса на топене на олово). Електролитичното олово се разтопява в течно състояние (се получава следа от оловна шлака) и след това преминава през запечатан тръбопровод в следващата пещ на Barton Pulverizing. Процесът на топене на олово е напълно затворен, като не генерира оловен дим или прах. Всички материали са напълно прехвърлени. След пулверизиращата пещ се добавя ролков гранулатор. Тъй като оловният прах влиза в гранулатора, автоматично се добавя малко количество неутрална вода, за да служи като свързващо вещество за последващите процеси на синтероване и окисляване, поддържайки отрицателно налягане в пещта на окисляване. При стайна температура гранулираният оловен материал, произведен от процеса на пулверизиране, непрекъснато се изхвърля от гранулатора и автоматично се подава в пещта за синтероване и окисляване. Барабанният гранулатор е напълно запечатан и оборудван с устройство за автоматично хранене (добавяне на вода). По -горе е инсталиран газов колектор. Генерираният оловен прах се събира и обработва във филтър за торбички. Задържаният оловен прах се връща в процеса на пулверизиране и изпускателният газ се обработва с воден спрей, преди да бъде изхвърлен през стека на отработените газове. Изпускателният газ, генериран от пещта за пулверизиране, окислителна пещ, дробилка и опаковки, се обработва с торби. След това задържаният оловен прах се предава на секцията за гранулиране на барабани, обработва се в колекционер на прах с висока ефективност и се връща в пещта за пулверизиране. След това отработеният газ влиза във водната система за пръскане. Задържаният оловен изпарен прах, обработен във филтъра за торбички, се връща в секцията за пулверизиране на пещта и опаковка, а отработеният газ влиза във водната спрей система.

1. Секция за фрезоване на Бартън

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
1	Оловна количка Голяма / малка комбинация	4	Q235 рамка, 10# канална стомана, Плоска плоча 10 мм	Хуаронг	NSK лагери (6206/6207), Универсален двигател (вторична енергийна ефективност), Guomao редуктор (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/комплект	0,75kW/единица
2	Оловна топеща пещ	4	Пещ от неръждаема стомана от 310s, Дебелина 12 мм, черупка 3 мм, капак на пещ 12mmq235, отоплителна тръба 310Sφ16mm*1.5mm, Изолационен слой 300 мм	Хуаронг	Вътрешно отопление и външно отопление, Температурата на проектирането на оборудването е 0-550 ℃, оборудван с температурен сензор	130011001650	1.5t/комплект	Външни18kW/единица Вътрешен 24kW/единица
3	BUSφ1380	4	310s неръждаема стомана, Barrelφ12mm 304 неръждаема стомана, BOTTOMφ80MM, Външна обвивка Q235 3 мм, изолационен слой 80 мм, Основен вал110mm	Хуаронг	310s неръждаема стомана (издържа на температура от 1180 ° C), Универсален двигател (ниво на енергийна ефективност 2), NSK лагери, Дизайн на оборудването Диапазон на температура от 0-600 ° C, оборудван с температурен сензор, скорост 210 об / мин	270018002550	3.0t/комплект	30kW/единица
4	Контролен шкаф	4	1,5 мм за тялото на кутията и 2,0 мм за панела на вратата	Шанхай Хаофман	WithPLC и сензорен екран	8008002000	0.2/Единица

2. Гранулирана секция

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
1	мелница	4	Скорост на шпиндела 3900R/мин, смилане на финността 320 мрежа, изход 480kg/h, обем на въздуха в изход 2170m³/h (без товар), Скорост на въздуха в изход 35 м/сек (без товар)	Changzhou Wuhan Airlines	Включително рамка, корица, Компенсатор, амортисьор, V-Beltc4064	1100580840	1.5t/комплект	30kW/единица
2	30kW мотор	4	Вторична енергийна ефективност	глобален	Ролка
3	Машина за гранулиране	4	Барел SUS304 (6 мм), рамка 16#	Хуаронг	Оборудван с прах ChamberQ235 (1,5 мм), Guomao редуктор (CZQ350-8-11), Huanqiu Motor (вторична енергийна ефективност)	280012502000	1.4t/единица	7,5kW/единица
4	асансьор	1		Янжоу Пластмасови чудеса	Въглеродна стомана, верижна метална кофа (неръждаема стомана)	10005006000	2.5t/комплект	3kW/единица
5	SkirtConveyor	2	Дължина: 9500 мм, ширина (повърхност на транспортиране) 400 мм, скорост 10м/мин	Янжоу Пластмасови чудеса	Въглеродна стомана, PVC пола ръб, Напълно запечатани с две бункери и получаване на корито, Изход 40t/ден	9500400500	1.5t/единица	3kW/единица
6	Контролна кутия (със сензорен екран)	2		Шанхай Хаофман		43010001000	0.1t/единица
7	Резервоар за съхранение	1	Sus304 (3 мм), обем 1,8m³	Хуаронг		Φ1200*7000	2t/единица

3. Секция за отстраняване на прах

Сериен номер

Име на устройството

Брой единици

Параметри на устройството

Производител

Забележка

Размери

тегло

мощност

1

72-тормозен пулсов колектор за прах

10

Филтрационна площ 54㎡,

концентрация на прах <15g/m³,

Ефективност 99,5%, кутия Q235 (3 мм)

Хуаронг

Включително пулсова чанта,

контролер,

сепаратор с масло-вода,

Универсален двигател (ниво на енергийна ефективност 2),

NSK лагер (FC207),

Guomao редуктор (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/единица

1.5kW/единица

2

11kW вентилатор

6

Жилище Q235 (4 мм)

Нантонг Гаонан

Включително внос и износ,

Глобален двигател (вторична енергийна ефективност)

1000*800*1500

0.4T/единица

11kW/единица

4. Скрининг секция

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
1	Шестоъгълно сито	2	Жилище Q235 (3 мм), Екран SUS304 (10 меша, 18 меша)	Хуаронг	NSK6312, Машилни крака 120603 квадратна тръба, Huanqiu мотор (вторична енергийна ефективност), Редуктор на Guomao (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/комплект	1.5kW/единица
2	Трошачка	2	Жилище Q235 (12 мм), Екран SUS304 (12 Mesh)	Хуаронг	Guomao редуктор (BWD3-43-Y2.2-2p), Huanqiu Motor (вторична енергийна ефективност)	1000300400	0.3t/единица	2.2kW/единица
3	Бункер	20	Цилиндър Q235 (3 мм), Машинен крак L5#, обем 0,15㎡	Хуаронг		Q159*5000	1.1t/единица
4	контролна кутия	2		Шанхай Хаофман	WithPLC и сензорен екран	43010001000	0.1/Единица
5	Предаване на шнека	6	Материал на обвивката SUS304, φ133*4.5	Хуаронг	Guomao редуктор (BWD2-43-Y1.5-2P), Huanqiu мотор (вторична енергийна ефективност), NSKFC207	Φ159*4000	0.8t/комплект	1.5kW/единица

5. Секция за синтероване

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
1	Подвижно легло за синтероване	6	Цилиндър Bodyφ650mm, Материал SUS304 (6 мм), Дължина на окисляване 8m, Температурен сензор 17 точки Контрол	Хуаронг	Включително основна тръба, газов клапан, Компенсатор, клапан за пеперуди	1200*7500	2.5t/комплект
2	Стъклен роторфлоуметър	6	Газ	Фабрика за инструменти Dongtai		15005001500	0.3t/единица
3	Полу-завършен силоз на продукта	6	Варел Q235 (3 мм)	Хуаронг		Φ800*1200	0.3t/единица
4	Горивна пещ	6	Черупка sus310s (6 мм), отоплителна тръба sus310s, φ12.5*1.5	Хуаронг		Φ400*2500	0.8t/комплект	80kW/единица
5	72-тормозен пулсов колектор за прах	6	Филтрационна площ 54㎡, концентрация на прах <15g/m³, Ефективност 99,5%, Кутия Q235 (3 мм)	Хуаронг	Включително пулсова торбичка, контролер, сепаратор с масло-вода, Универсален двигател (ниво на енергийна ефективност 2), NSK лагер (FC207), Guomao редуктор (BWD2-43-Y1.5-2P)	250015003900	2.5t/единица	1.5kW/единица

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
6	11kwfan	6	Жилище Q235 (4 мм)	Нантонг Гаонан	Включително внос и износ, Глобален двигател (вторична енергийна ефективност)	10008001500	0.4T/единица	11kW/единица
7	L51 Roots вентилатор	6	Скорост 980R/min, входящ поток 13.6m³/min, оборудван с 680v11kw 6-етап мотор	Shandong Ruibo	Включително заглушители и база на входа и изхода	100008001000	1T/единица	15kW/единица
8	Охлаждащо легло	6	Варел Q235 (6 мм)	Хуаронг		8005001000	0.3t/единица
9	Завършено силоз, вибрираща машина	6	Варел Q235 (6 мм)	Хуаронг		400400500	0.1t/единица
10	Контролен шкаф (WithPLC, сензорен екран)	3		Шанхай Хаофман		4508001850	0,25/единица

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
11	Спирален шнек	6	Жилище Q235, Φ89*4.5	Хуаронг	Guomao редуктор (BWD1-43-Y0.75-2P), Huanqiu Motor (вторична енергийна ефективност)	8008001600	0.3t/единица	0,75kW/единица
12	Захранване	2	Жилище Q235, Φ219615000	Хуаронг	Guomao редуктор (BWD3-43-Y2.2-2p), Huanqiu Motor (вторична енергийна ефективност)	40040015000	0.8t/комплект	2.2kW/единица
13	Кутия за съхранение	1	Жилище Q235 (6 мм)	Хуаронг			1T/единица
14	Компютри и монитори	1		марка

6. Раздел за събиране на прах за изпускателни емисии

Сериен номер	Име на устройството	Брой единици	Забележка	Размери	тегло
1	Стая за предварителна обработка	1
2	Q = 75000m3/h	1	С диференциален дисплей на налягането и почистващ контролер на програмата
3	HEPA филтър	27
4	Индуциран вентилатор на черновата	1	Q = 75000m3/h, P = 3800pa Променлива честотна двигател, K = 110-132kW
5	Платформа за тестване	1
6	Изпускателна тръба и рамка на кладенеца	1	φ1450*4mm h = 18m
7	Електронна система за управление	1	Delta Inverter

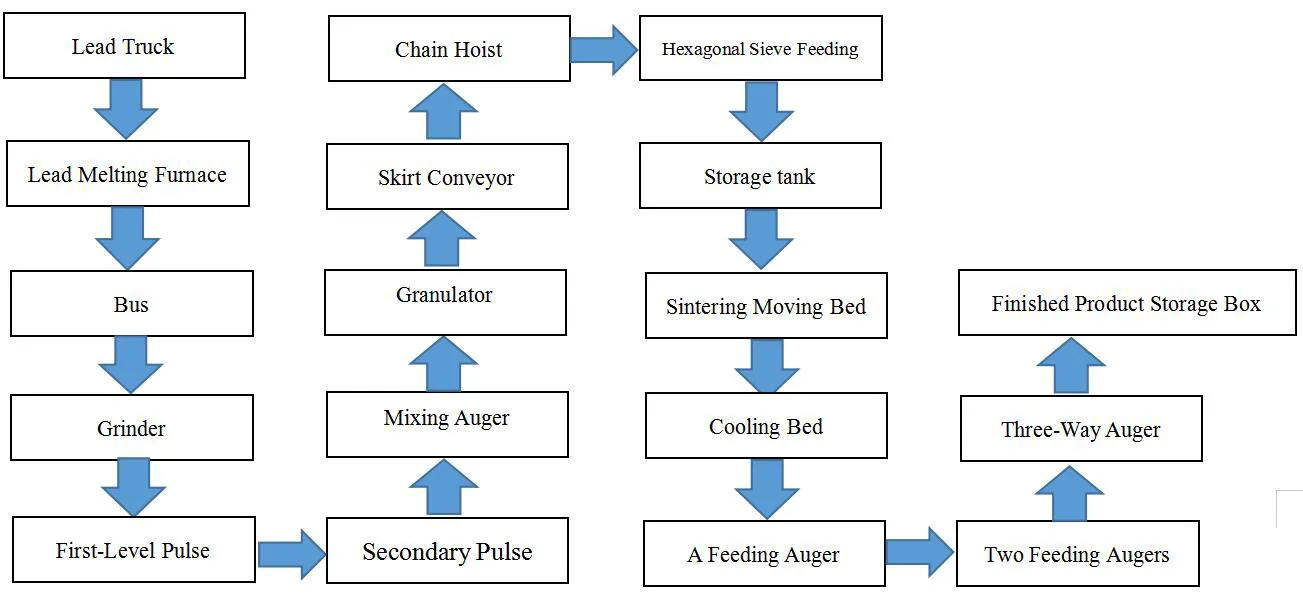

Гранулиран производствен процес на производствена линия на червена олово:

Red Lead Production Line Equipment

Списък на оборудването за производствена линия за раздробяване на гранули (Специално)

Раздел за смазване

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
1	Силоз, винтов транспортьор	2	Жилище Q235, φ89*4.5	Хуаронг	Мотор за регулиране на скоростта	8008001600	0.3t/единица	1.5kW/единица
2	Ултра финен пулверизатор	2	Скорост на шпиндела 3900R/мин, смилане на финността 320 мрежа, изход 480kg/h, обем на въздуха в изход 2170m³/h (без товар), Скорост на въздуха в изход 35 м/сек (без товар)	Shengzhou, Zhejiang	Включително рамка, капак, компенсатор, амортисьор, Универсален двигател (вторична енергийна ефективност)	22009001800	1.5t/комплект	Домакин 22kW/единица Удължаване 4kW/единица
3	72-тормозен пулсов колектор за прах	2	Филтрационна площ 54㎡, концентрация на прах <15g/m³, Ефективност 99,5%, Кутия Q235 (3 мм)	Хуаронг	Включително пулсова торбичка, контролер, сепаратор с масло-вода, електрически клапан, Универсален двигател (ниво на енергийна ефективност 2), NSK лагер (FC207), Guomao редуктор, (BWDZ-43-Y1.5-2P)	250015003900	2t/единица	1.5kW/единица
4	18.5kW вентилатор	2	Жилище Q235 (4 мм)	Нантонг Гаонан	Включително внос и износ, глобален двигател (вторична енергийна ефективност)	12006001500	0.6t/единица	18.5kW/единица
5.	72-тормозен пулсов колектор за прах	2	Филтрационна площ 54㎡, концентрация на прах <15g/m³, Ефективност 99,5%, Кутия Q235 (3 мм)	Хуаронг	Включително пулсова торбичка, контролер, сепаратор с масло-вода, електрически клапан, Универсален двигател (ниво на енергийна ефективност 2), NSK лагер (FC207), Guomao редуктор, (BWDZ-43-Y1.5-2P)	150015003900	1T/единица	1.5kW/единица

Сериен номер	Име на устройството	Брой единици	Параметри на устройството	Производител	Забележка	Размери	тегло	мощност
6	Контролна кутия (WithPLC, сензорен екран)	2		Шанхай Хаофман		43010001000	0.1/Единица
7	7,5kW вентилатор	2	Жилище Q235 (4 мм)	Нантонг Гаонан	Включително внос и износ, Глобален двигател (вторична енергийна ефективност)	600600800	0.3t/единица	7,5kW/единица
8	Автоматична опаковъчна машина за гравитация	2	Опаковащ капацитет: 40-100 торби/час, Диапазон на претегляне: 25 кг/торба, точност на претегляне ± 0,2-0,3%, захранване 5.5kW	Wuxi Bangyao	Скорост на шиене: 1800 об / мин, Дебелина на шиенето: 8 мм, Дължина на шева: 6,5-11 мм, Автоматично прекъсване на нишката	200010002500	1.5t/комплект	5.5kW/единица
9	Звездна форма	4	V = 60-80 ℃, налягане на въздуха 7236, дебит 3167, Скорост 2800R/мин	Jiangyin Fuxin		400*800	0.2t/единица	1.5kW/единица
10	Резервоар за съхранение	2	Sus304 (6 мм), обем 1,8m³	Хуаронг	Барел SUS304 (6 мм)	Φ1800*3000	1.2t/единица

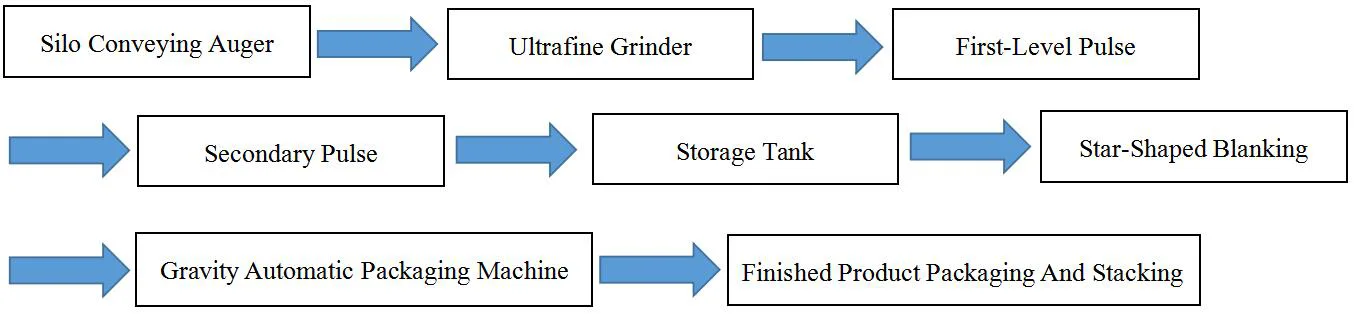

Процес на смазване на производствената линия:

Red Lead Production Line Equipment

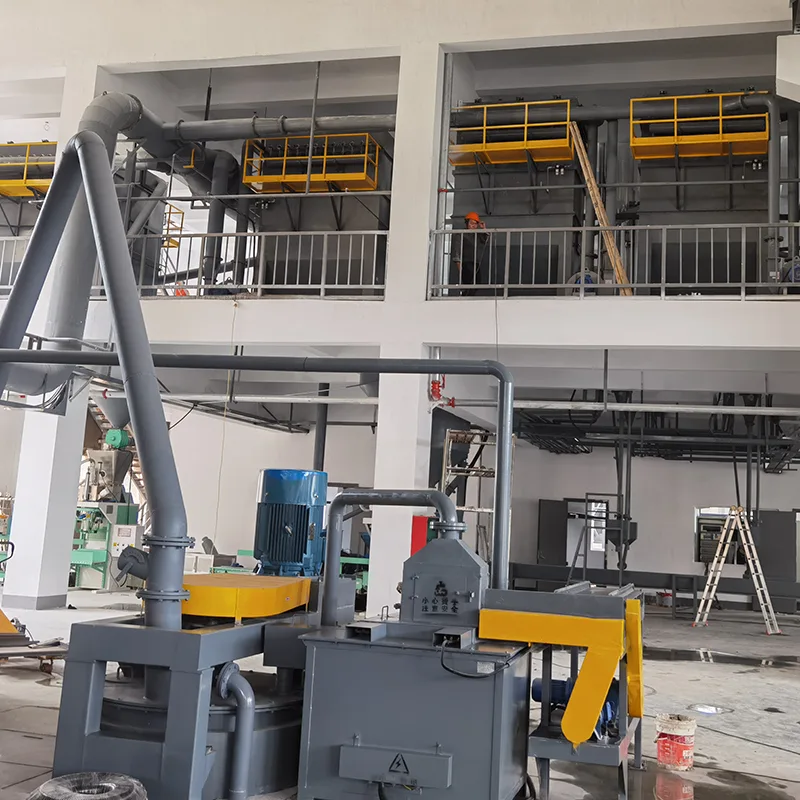

New Red Lead Production Line Equipment

Защо да изберете ново оборудване за производствена линия Red Lead?

· Оптимизирана ефективност: Гарантира, че Red Lead се произвежда с възможно най -високо качество, отговарящо на нуждите на съвременните индустриални стандарти.

· Ефективно рентабилно: Въпреки усъвършенстваните си функции, оборудването е проектирано да бъде рентабилно, предлагайки висока възвръщаемост на инвестицията.

· Универсалност: Подходящ за широк спектър от приложения, от традиционните индустрии до нововъзникващите сектори.

· Поддръжка и обслужване: Подкрепена от цялостна поддръжка и обслужване, като се гарантира, че потребителите могат да разчитат на оборудването за дългосрочни операции.
