От термично инженерство до каросерии на минни камиони: Защо решаваме напукването на заваръчните шевове чрез контрол на напрежението

Когато каросерията на тежък минен самосвал се повреди, пукнатината рядко започва в средата на стоманена плоча. Започва от заваръчния шев - по-специално в зоната на топлинно въздействие.

Това не е проблем с добива. Това е проблем на металургията.

И това е проблемът, който решаваме повече от десетилетие — не в минното дело, а в линиите за производство на оловен оксид, където високотемпературният стрес и промените в кристалната структура са ежедневна инженерна реалност.

Пренебрегваната първопричина

Повечето структурни повреди в каросерията на минни камиони се дължат на претоварване или неравни пътища. Но нашият анализ на полеви неуспехи разказва различна история:пукнатината започва в HAZ, а не в точката на пиково механично натоварване.

Това не е предположение. Той идва от години на топлинна инженерна работа - проектиране на оборудване, което се справя с цикли на високотемпературно напрежение ден след ден.

Ние не започнахме като производител на минно оборудване. Но ние разбираме какво се случва със стоманата при топлина и стрес. И това разбиране сега ръководи начина, по който изграждаметежкотоварни каросерии за минни самосвали.

Една продуктова линия: Каросерии за камиони от клас 50–100 тона

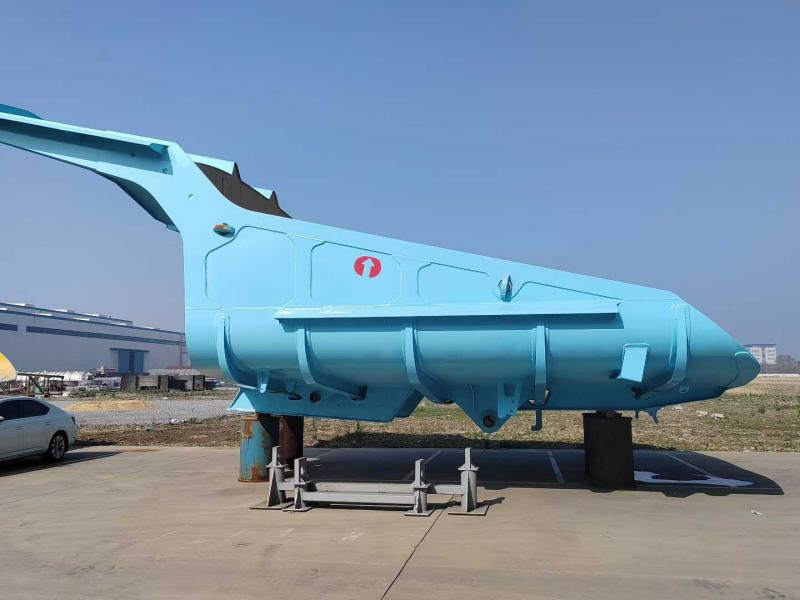

В момента произвеждаме тежкотоварни каросерии за минни самосвали заМинни камиони с механично задвижване от 50 до 100 тона, обхващащ основни платформи за шасита, включително Caterpillar, Komatsu, BelAZ и XCMG.

Основни спецификации:

• Подова плоча: 16–20 мм NM450 + 10 мм износваща се облицовка
• Странична плоча: 10–12 mm NM400
• Вместимост (SAE 2:1): 35–45 куб.м
• Височина на товарене: оптимизирана за падане на хидравличен багер от 5–6 метра

За разлика от традиционните правоъгълни тела с плоско дъно, нашият дизайн използва aбез порта, профил тип лъжичкас непрекъснато извит под.

защо Тъй като конвенционалните плоски подове запазват3–5 тона лепкав материал на цикъл— и това са три до пет тона загубен полезен товар, плюс ръчен труд по почистване.

Три технически основи

1. 13° непрекъснат наклон („жив под“)

Подът се издига непрекъснато при13 градусаот предпазителя на кабината до задния край. Когато подемникът се включи, гравитацията върши работата — товарът се счупва и се плъзга с едно движение. Никакво копаене. Без чукане. Без пренасяне.

2. Двустепенна материална стратегия: NM400 + NM450

Ние не използваме един клас стомана за цялото тяло. Профилът на износване не е еднакъв — така че спецификацията на материала също не трябва да бъде.

Тази комбинация е предназначена да се справя500 кг+ камънипадане от височина (NM400 абсорбира удара), докато подът издържа на продължителна абразия при влачене (NM450 е устойчив на износване).

Изисквания за заваряване: NM400 изисква предварително загряване до 150°C; NM450 изисква по-строг контрол на параметрите.

3. Пет надлъжен, девет напречен ребрен скелет

FEA симулациите показаха, че счупванията от напрежение обикновено започват от заваръчните шевове между пода и усилващите елементи. Нашият отговор: интегрирайте носещата конструкция в корпуса.

Външният"пет надлъжни, девет напречни" решетъчен дизайндейства като ферма, разпределяща60+ тонамаса на товара по цялата шина на шасито. Това предотвратява изкривяването на "банановата кора", което е често срещано при конкурентните продукти.

Допълнителни функционални елементи на дизайна

Преден сенник при 45°:Две цели — отклоняване на падащи камъни далеч от кабината и увеличаване на ударния капацитет без повдигане на центъра на тежестта.

Подсилен заден ръб:Снабден с двойно дебела износваща се лента NM450. Местата за копаене обикновено плъзгат обратно, за да почистят дъмпове. Този дизайн предотвратява деформация на задния ръб и поддържа правилното уплътняване, ако е оборудвана задна врата.

Контрол на качеството + Глобална доставка

Всяко тяло претърпяваинспекция с магнитни частици (MPI)преди пясъкоструене и боядисване за откриване на дефекти на заваръчния шев под повърхността. Термичната обработка за освобождаване на напрежението след заваряване е стандартна.

Доставка:Единична заварена конструкция. Контейнери с плоски стелажи или съдове за насипни товари. Двукомпонентен епоксиден грунд (защита от корозия за морски товари) плюс полиуретаново покритие (UV устойчивост).

Поддръжка на място:Ние предоставяме технически насоки за инсталации за първи път.

Защо това има значение

Минната индустрия харчи милиони за износващи се плочи и структурни ремонти. Но повечето от тези разходи са насочени към симптомите, а не към първопричините.

Ние подхождаме към каросерията на тежкотоварния минен самосвал като термично-механична система, а не просто стоманена кутия. Същата инженерна дисциплина, която контролира топлинния стрес в пещите с оловен оксид, сега се прилага за заваръчните шевове при шокови натоварвания по транспортните пътища.

Проблемът не е, че стоманата се износва. Това е, че заваръчните шевове се развалят първи. И това - основно - е проблем с топлинния стрес.

Просто случайно прекарахме последното десетилетие в учене как да го решим.
