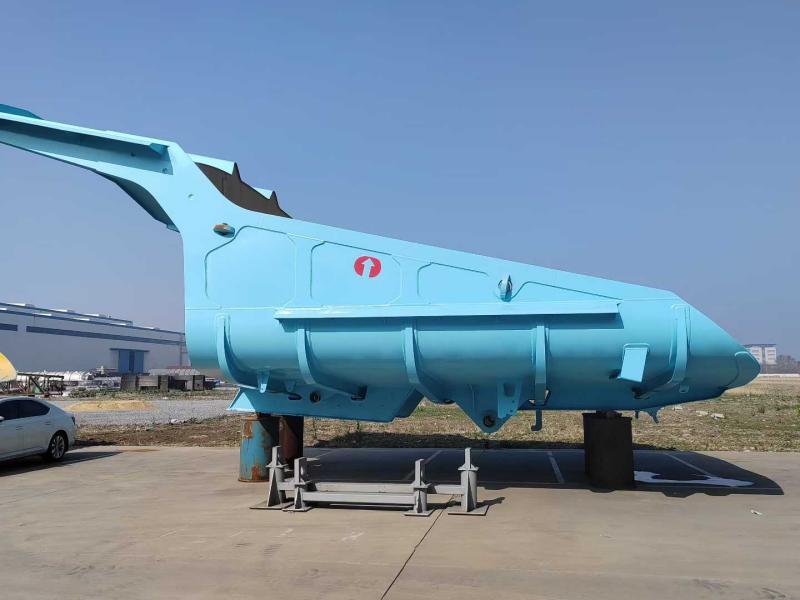

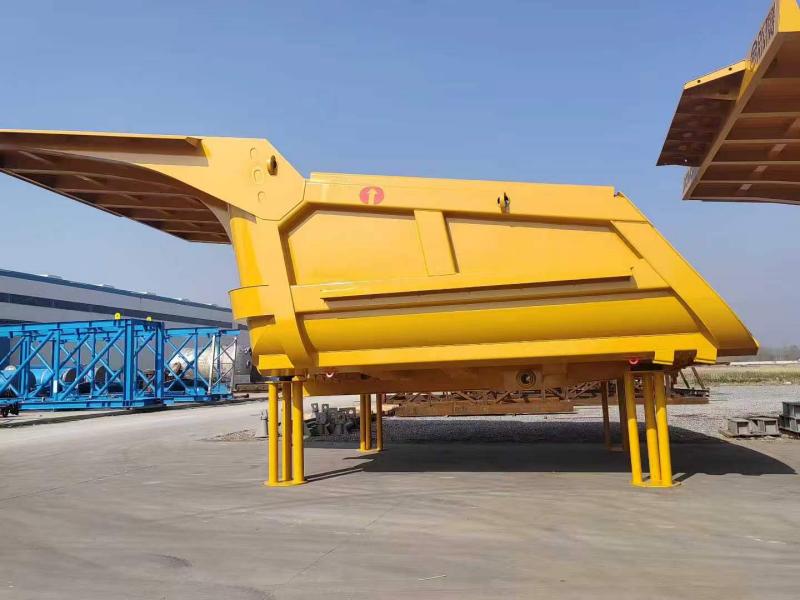

Каросерия на тежкотоварен минен самосвал

Товарната каросерия на тежкотоварния минен самосвал Hongsheng е проектирана с действителните, тежки работни условия на минните обекти като основна предпоставка; той безпроблемно интегрира високоякостни, устойчиви на износване стоманени плочи и структура, оптимизирана чрез анализ на крайните елементи с хидравличната повдигаща система на самосвала. Отдалечавайки се от традиционния правоъгълен дизайн с плоско дъно, тази товарна каросерия приема профил тип лопата без заден капак с непрекъснат наклон. Този дизайн е допълнен от слоеста подредба на износоустойчиви стомани с двоен клас NM400/NM450: NM450 се използва за пода и зоните с високо износване, за да устои на плъзгаща се абразия, докато NM400 се прилага за зоните на удар и горните предпазни плочи, за да абсорбира удара от падащи камъни. Освен това, външната скелетна структура - състояща се от пет надлъжни и девет напречни ребра - съчетана с преходен дизайн със заоблена дъга, ефективно разпръсква напрежението при големи натоварвания, като по този начин предотвратява напукване на заваръчните шевове и деформация на плочата.

Дефиниция на продукта и основна идентичност

Какво представлява каросерията Rongsheng Cargo на тежкотоварен минен самосвал?

Това е напълно заварена товарна платформа с монококова конструкция, специално пригодена за минни камиони с механично задвижване от клас от 50 до 100 тона. Проектиран без традиционен заден капак (затворен), каросерията на тежкотоварния минен самосвал използва форма на "лъжичка" или "булдозер". Тази геометрия измества центъра на тежестта напред по време на повдигане, създавайки естествена равнина на плъзгане.

Ключови маркери за самоличност:

Конструкция: 100% робот + ръчно заваряване с пълно проникване.

Геометрия: Извит под (стил банан) с издигаща се задна опашка.

Хардуер: Интегрирани предпазители за изхвърляне на камъни и подсилени шарнирни издатини.

Технически предимства и инженерно превъзходство

1. Наклонен дизайн "Призрачен под" (нулево пренасяне назад)

Нашият инженерен анализ на глобални минни обекти разкри, че стандартните правоъгълни тела задържат до 3-5 тона лепкав материал на цикъл. Rongsheng е решил това, като елиминира плоския под. Товарната каросерия на тежък минен самосвал има 13-градусово непрекъснато издигане от предпазителя на кабината до задния край. Този ефект на "жив под" използва ускорение на гравитацията. Когато подемникът се включи, товарът се счупва и се плъзга с едно движение. Край на изкопаването, край на размахването на чук срещу замръзнал товар.

2. Материалознание: NM400 срещу NM450 Стратегическо наслояване

Изборът на правилния клас стомана е баланс между якост на удар спрямо живот на чисто износване -1. Ние не използваме една степен за целия модул; ние използваме стратегия "Bi-Grade".

Под и долни странични стени (силно износване): Снабден с NM450 за превъзходна устойчивост на абразия при плъзгане (твърдост 420–480 HB).

Горни странични стени и преден капак (висок удар): Снабдени с NM400 за превъзходна издръжливост и стабилност на заваръчния шев (твърдост 360–440 HB).

Тази комбинация гарантира, че каросерията на тежкотоварния минен самосвал поема удара от падащи 500-килограмови камъни без напукване (NM400), докато подът отклонява постоянното съпротивление при транспортиране (NM450).

3. Интеграция на скелета "пет ребра девет надлъжна".

Симулациите на анализа на крайните елементи (FEA) показаха, че счупванията от напрежение обикновено произхождат от заваръчните шевове между пода и усилващите елементи. Следователно, вместо просто да заваряваме напречни греди върху плоска плоча, ние интегрираме носещата конструкция в корпуса. Външният решетъчен дизайн "пет надлъжни и девет напречни" действа като ферма. Той разпределя натоварената маса от 60+ тона по цялата шина на шасито, предотвратявайки деформацията на „бананова кора“, често срещана при конкурентните продукти.

Основни характеристики и функционален дизайн

Оптимизирана геометрия на скалата

Предният сенник се простира навън и нагоре под ъгъл от 45 градуса. Това обслужва две критични функции за карго каросерията на тежък минен самосвал:

Защита: Отблъсква камъните от покрива на кабината и предното стъкло.

Разширяване на обема: Увеличава капацитета на удара, без да повдига опасно центъра на тежестта.

Подсилена зона на удар на опашката

Задният ръб е снабден с износваща се лента NM450 с двойна дебелина. По време на обратно влачене (често срещана практика за почистване на дъмпингови подложки), стандартните тела се изкривяват. Нашата подсилена опашка поддържа линейната си форма, като гарантира правилното уплътняване на вратата на багажника (ако има такава).

Лист с технически данни (спецификации)

Стандартни спецификации за товарна каросерия от клас 60 тона на тежкотоварен минен самосвал. Предлага се персонализирано инженерство за други полезни товари.

Защо да изберете Rongsheng за тежкотоварни минни решения?

Изборът на доставчик на основно оборудване е стратегическо решение. Jiangsu Rongsheng Import And Export Co., Ltd. се отличава чрез „Техническа поддръжка на металургията“. Ние не сме търговско дружество; ние сме инженери.

Металургичното предимство: Тъй като нашата компания майка е специализирана в оловен оксид и тежка промишлена обработка (оборудване за производство на оловен оксид, термично инженерство), ние притежаваме вътрешно разбиране за високотемпературния стрес и промените в кристалната структура на стомана -1. Ние прилагаме тази „логика на топлинен стрес“ при заваряването на каросерията на нашите камиони, като гарантираме, че HAZ (Зоните, засегнати от топлина) са сведени до минимум.

Персонализирана изработка: Ние не поддържаме инвентар, който е „един размер за всички“. Всяка товарна каросерия на тежкотоварен минен самосвал е проектирана обратно, за да съответства на специфичните точки за монтаж на шасито (въртящи се щифтове и стълбови рамки) на вашия съществуващ автопарк (CAT, Komatsu, BelAZ или XCMG).

Гаранция за структурна цялост: Ние предлагаме стандартна структурна гаранция срещу напукване на основните подови плочи - доказателство за нашата термична обработка за облекчаване на напрежението след заваряване.

Фирмен профил и глобален отпечатък

Jiangsu Rongsheng Import And Export Co., Ltd. има своите корени дълбоко в тежкото производство. Започвайки с високо сложни производствени линии за оловен оксид (обслужващи секторите на батериите, стъклото и керамиката), компанията разшири своя опит в „обработката на тежки товари“ в сектора на минната логистика.

Нашите основни компетенции:

Фокус на научноизследователска и развойна дейност: Ръководен от старши инженери с 10+ години в приложение на износваща се стомана.

Глобално обслужване: Ние предоставяме технически насоки на място за инсталации за първи път.

Качество преди всичко: Всяка товарна каросерия на тежкотоварен минен самосвал се подлага на инспекция с магнитни частици (MPI) за откриване на дефекти под повърхността на заварките преди пясъкоструене и боядисване.

Препоръки за превоз и монтаж

Като се има предвид обемният размер на каросерията на тежкотоварния минен самосвал, превозът обикновено се извършва чрез контейнери с плоски стелажи или съдове за разбиване на насипни товари.

Предварителен монтаж: Тялото е заварено като едно цяло.

Повърхностна обработка: Двукомпонентен епоксиден грунд (Защита от корозия при морски превоз на товари) + Полиуретаново покритие (UV устойчивост).

Монтаж на място: Нашият екип предоставя инструкции за закрепване с болтове за подравняване на подемния цилиндър, за да се предотврати усукване на новото тяло.

Често задавани въпроси (FAQ)

Въпрос: Мога ли да монтирам вашата каросерия на друга марка шаси на камион (напр. Komatsu HD785)?
A: Да. Jiangsu Rongsheng Import And Export Co., Ltd. проектира карго каросерията на тежкотоварен минен самосвал, за да бъде агностик на марката. Изискваме вашите оригинални размери на шасито (диаметър на шарнирния щифт, ширина на рамката на стълбата, ход на цилиндъра на подемника), за да произведем правилната монтажна подрамка.

Въпрос: Как да избера между затворено тяло и лъжичка без врата?
О: Ако теглите фин пясък или инертен материал, вратата предотвратява "назъбването" на купчината. Ако теглите взривени скали или отломки от разрушаване, нашият стандартен дизайн на лопатка без врата предлага по-високи скорости на изхвърляне и нулева поддръжка на вратата. Ние ще ви посъветваме въз основа на плътността на вашия материал.

В: Какъв е срокът за доставка на товарна каросерия на тежкотоварен самосвал по поръчка?
О: Стандартните тела изискват 30-45 дни. Изработката по поръчка (включително преглед на чертежите и изработка на шаблони) изисква 45-60 дни плюс транзитно време за морски транспорт.

В: Осигурявате ли болтовете на обшивката?
A: Да. Ние доставяме пълния хардуерен комплект, включително облицовки на чашата с квадратна глава и гумени шайби за потискане на вибрациите, гарантирайки, че облицовките NM450 остават плътни към основната подова плоча.

Свържете се с инженерната поддръжка

Имате ли специфични изисквания за полезен товар или модели на износване от текущия ви автопарк?

Свържете се с нас/ Нашият инженерен отдел вJiangsu Rongsheng Import And Export Co., Ltd.Ние ще предоставим прогноза за износване чрез анализ на крайните елементи (FEA) за карго каросерията на тежкотоварен минен самосвал, специално за условията на вашата мина.
